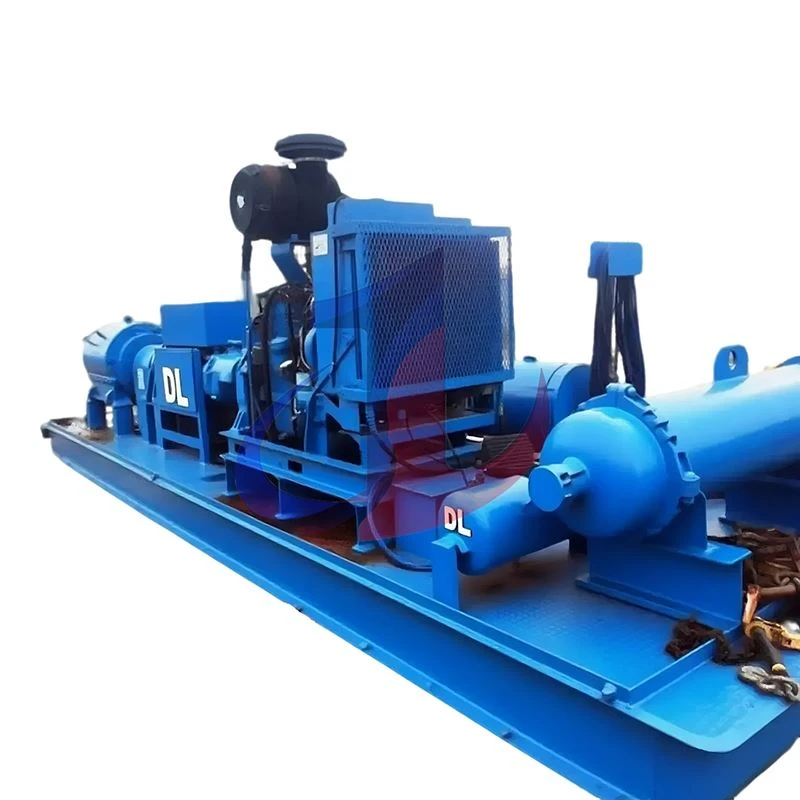

Насос WEATHERFORD WDD 550

Мы предлагаем две модели насосов, основанные на одной и той же мощной силовой части: WDD 550, предназначенный для применения с ГНБ, и QWS550, предназначенный для обслуживания скважин с высоким-давлением, например, для гидроразрыва пласта.

WDD 550 (применение HDD): этот насос оснащен высокопрочной гидравлической частью из литого ковкого чугуна с максимальным рабочим давлением 2000 фунтов на квадратный дюйм и номинальной нагрузкой на шатун 21 000 фунтов. Эта конфигурация идеально соответствует основным требованиям при работе с ГНБ: непрерывная-циркуляция вытесняющей жидкости для эффективного удаления шлама и рабочее давление для полного соответствия подавляющему большинству условий ГНБ. Гидравлическая часть из литого ковкого чугуна обеспечивает превосходную экономическую эффективность, обеспечивая при этом достаточную прочность и отличную износостойкость.

QWS550 (обслуживание нефтяных скважин высокого давления): в этом насосе используется более прочный гидравлический конец из кованой легированной стали, который выдерживает рабочее давление до 10 000 фунтов на квадратный дюйм и нагрузку на шатун 59 820 фунтов, чтобы удовлетворить требования к экстремальному давлению при таких операциях, как разрыв пласта.

Технические характеристики и диапазоны производительности

Мы предоставляем четкие и подробные технические данные, которые помогут вам точно оценить, соответствует ли WDD 550 требованиям вашего проекта.

Таблица 1. Технические характеристики пятицилиндрового-насоса-основного насоса Weatherford WDD 550

Таблица 2. Номинальные характеристики WDD 550 (расход в зависимости от давления)

В следующей таблице показаны теоретические характеристики при различных размерах поршней и скоростях. Данные рассчитаны на основе 100% объемного КПД и 90% механического КПД. Фактический расход немного снижается из-за давления и свойств жидкости, обычно около 95%.

Примечание. Данные о производительности основаны на расчетах производительности для насоса типа QWS550, который имеет тот же расход, что и WDD 550, при том же размере поршня и скорости. Значение давления ограничено верхним пределом в 2000 фунтов на квадратный дюйм для WDD 550.

Каркасная конструкция

Силовая часть насоса является гарантией его структурной целостности. В WDD 550 используется высокопрочная-чугунная рама. Микроструктура графитового листа этого материала придает каркасу превосходную противо-усталостную прочность, превосходную износостойкость на движущейся поверхности и превосходную способность поглощать вибрацию, что полезно для разработки высокоэффективных-композитов и обеспечивает прочную основу для непрерывной работы в суровых условиях труда.

Коленчатый вал и система трансмиссии

Надежность системы передачи мощности напрямую связана с производительностью и сроком службы насоса.

Коленчатый вал из кованой легированной стали: коленчатый вал откован из цельного куска высокопрочной легированной стали, что обеспечивает чрезвычайно высокую жесткость и усталостную прочность при максимальной нагрузке.

Полная опора и усовершенствованные подшипники: коленчатый вал имеет конструкцию «Полная опора» с биконическими коренными подшипниками и центральными цилиндрическими роликоподшипниками. Многоточечная опорная конструкция может эффективно распределять и выдерживать нагрузку, минимизировать деформацию прогиба коленчатого вала во время работы, тем самым предотвращая преждевременный износ подшипников и усталостное разрушение коленчатого вала. Это делается не только для продления срока службы, но и для обеспечения стабильной и предсказуемой производительности в течение тысяч часов непрерывной работы, тем самым снижая риск непредвиденных простоев.

Система смазки

WDD 550 оснащен встроенной-комбинированной системой принудительной смазки и смазки разбрызгиванием. Система обеспечивает непрерывную и достаточную смазку всех важных движущихся частей, таких как крейцкопфы, подшипники и шестерни, даже в суровых условиях, таких как низкая скорость или не-горизонтальная установка. Кроме того, насос также оснащен старшим сальником промежуточного штока с четырьмя - уплотнениями, которые эффективно предотвращают попадание грязи в приводную часть, сохраняют смазочное масло в чистоте, чтобы продлить срок службы компонентов приводной части. Для длительной-работы со скоростью ниже 200 об/мин рекомендуется установить вспомогательную систему смазки.

Модульная конструкция и материалы

Стандартная гидравлическая часть WDD 550 изготовлена ​​из высокопрочного ковкого чугуна. Этот материал подвергается строгому контролю качества и обеспечивает превосходную долговечность, износостойкость и экономическую эффективность для применений с классом давления 2000 фунтов на квадратный дюйм. Гидравлическая часть имеет стандартную конструкцию «клапан на клапане» (тип L-), которая обеспечивает высокую эффективность и надежность канала для жидкости.

Процесс производства и гарантия качества

Хотя стандартная гидравлическая часть WDD 550 представляет собой отливку, производственный процесс соответствует тем же строгим стандартам качества, что и наша кованая гидравлическая часть. Все гидравлические концевые модули перед поставкой должны пройти серию строгих испытаний, таких как испытание под давлением, проверка манометров и не-неразрушающий контроль (NDT), чтобы обеспечить полное соответствие отраслевым спецификациям, таким как API 7K, и избежать любых скрытых неисправностей, которые могут привести к сбою на-площадке.

Простота обслуживания

Мы глубоко понимаем важность эффективности обслуживания-на объекте. Конструкция гидравлической части WDD 550 позволяет обслуживающему персоналу «легко снимать поршень с передней части блока цилиндров, не перемещая весь цилиндр или гильзу цилиндра». Эта функция значительно упрощает процесс замены, сводит время простоя к минимуму и напрямую повышает вашу производительность.

Расходные материалы и износостойкие-детали: расширение науки о жизни и снижение совокупной стоимости владения

Выбор высококачественных расходных материалов,-соответствующих требованиям OEM-, является наиболее прямым и эффективным способом снижения совокупной стоимости владения (TCO) насосов. В каждом из наших расходных материалов используются передовые технологии материаловедения и прецизионные технологии производства, призванные максимально увеличить время безотказной работы и продлить срок технического обслуживания.

Вкладыши

Гильзы цилиндров являются основными компонентами, которые непосредственно противостоят износу от грязи. Мы предлагаем различные варианты для разных условий эксплуатации и бюджета.

Таблица 3. Сравнение материалов и технологий гильз цилиндров

Поршни и поршневые шатуны

Поршни: мы предлагаем поршни «высшего качества для масла», изготовленные из высококачественного полиуретана или нитрильного каучука (Nbr), вулканизированного с термообработанным сердечником поршня из кованой легированной стали, такой как сталь 40CR или 45 #. Кованые сердечники поршней обеспечивают превосходную ударную вязкость и структурную прочность отливок, а высококачественный полиуретан обеспечивает отличную герметизацию и износостойкость при давлении до 7500 фунтов на квадратный дюйм20.

Поршневой шток/промежуточный шток: выкован из высокопрочной легированной стали (42CrMo), закален и отпущен для достижения оптимального сочетания механических свойств. Поверхность корпуса штока прецизионно отшлифована и покрыта твердым хромом, что обеспечивает гладкую,-износостойкую и коррозионностойкую- поверхность, обеспечивающую долгосрочную-эффективность уплотнения и сверх-долгий срок службы самого штока.

Клапан в сборе

Клапан в сборе – ключевой компонент, способный выдерживать высокочастотные-удары и эрозию жидкости. Наши клапаны в сборе полностью соответствуют API и производятся с использованием следующих процессов:

Материал: корпус и седло изготовлены из высококачественной кованой легированной стали (20CrMnTi или AISI 8620).

Термическая обработка: усовершенствованный процесс цементации и закалки для формирования слоя чрезвычайно высокой твердости (HRC выше или равного 60) на корпусе и поверхности седла, чтобы противостоять абразивному износу, сохраняя при этом прочность сердцевины и поглощая ударную нагрузку без разрушения.

Заглушка клапана-: изготовлена ​​из высокоэффективного-полиуретана или нитрильной резины, обладает превосходной износостойкостью, маслостойкостью и устойчивостью к разрыву.

Основное применение: горизонтально-направленное бурение (ГНБ-RRB-

Все конструктивные особенности WDD 550:-большая подача, непрерывная работа, плавная работа пятицилиндрового-цилиндра, прочная силовая часть и простая в обслуживании гидравлическая часть-делают его идеальным насосом высокого-давления для крупных проектов ГНБ. Он был успешно интегрирован в ведущие в отрасли системы добычи бурового раствора, такие как KEMTRON 1500 MPX PROTM, обеспечивая надежный источник энергии для самых требовательных переходов.

Другие потенциальные применения

Благодаря своей высокой производительности и надежной конструкции WDD 550 также подходит для других промышленных применений, требующих подачи жидкости с высоким-потоком, таких как:

Промышленная очистка и удаление накипи

Пылеподавление в шахтах

Гидравлический транспорт

Операции по закачке воды с высоким-дебитом

OEM оригинальные детали и обязательства по обслуживанию

Чтобы ваш насос WDD 550 всегда сохранял оптимальную производительность, мы настоятельно рекомендуем использовать оригинальные или эквивалентные стандартные аксессуары Weatherford. Эти аксессуары специально разработаны, протестированы и изготовлены таким образом, чтобы обеспечить идеальную совместимость с вашим оборудованием, оптимальную производительность, максимальное время безотказной работы и максимальную безопасность. Наша глобальная сервисная сеть готова предоставить вам техническую поддержку и необходимые запасные части.
